Bok tamo! Dobavljač sam 14-pinskih SCSI kabela i često me pitaju kako provjeriti kontinuitet tih kabela. Testiranje kontinuiteta iznimno je važno jer vam pomaže otkriti radi li kabel ispravno ili postoje li prekidi u strujnom krugu. U ovom blogu provest ću vas kroz korake za provjeru kontinuiteta 14-pinskog SCSI kabela.
Zašto je testiranje kontinuiteta važno
Prije nego što zaronimo u proces testiranja, razgovarajmo o tome zašto je to tako ključno. 14-pinski SCSI kabel koristi se za povezivanje raznih uređaja, poput tvrdih diskova, skenera i drugih perifernih uređaja, s računalom. Ako dođe do prekida kabela, prijenos podataka između uređaja neće ispravno funkcionirati. To može dovesti do svih vrsta problema, poput gubitka podataka, sporih brzina prijenosa ili čak potpunog kvara uređaja. Provjerom kontinuiteta možete identificirati i riješiti sve probleme prije nego što izazovu velike glavobolje.
Alati koji će vam trebati
Da biste provjerili kontinuitet 14-pinskog SCSI kabela, trebat će vam nekoliko alata. Najvažniji je multimetar. Multimetar je zgodan uređaj koji može mjeriti napon, struju i otpor. Trebat će vam i par ispitnih vodova koji se koriste za spajanje multimetra na kabel. Provjerite jesu li ispitni vodovi u dobrom stanju i imaju li oštre vrhove kako bi se osigurala pravilna veza.
Testiranje kontinuiteta korak po korak
Sada kada ste pripremili svoje alate, započnimo s postupkom testiranja. Evo koraka koje morate slijediti:
- Isključite uređaje: Prije nego počnete testirati kabel, provjerite jesu li svi uređaji spojeni na njega isključeni. To će spriječiti strujne udare i osigurati točne rezultate ispitivanja.
- Postavite multimetar: Uključite multimetar i postavite ga na način rada kontinuiteta. Ovaj način rada obično je označen simbolom diode ili riječju "Kontinuitet". Neki multimetri također mogu imati funkciju zvučnog signala koji će se oglasiti kada postoji kontinuitet.
- Prepoznajte pribadače: Pažljivo pogledajte 14-pinski SCSI kabel i identificirajte pinove. Pinovi su obično numerirani ili označeni na konektoru. Zabilježite pin brojeve ili oznake kako biste ih mogli pratiti tijekom procesa testiranja.
- Testirajte pribadače: Započnite spajanjem jednog ispitnog voda na iglu na jednom kraju kabela, a drugog ispitnog voda na odgovarajuću iglu na drugom kraju kabela. Na primjer, ako spojite ispitni kabel na pin 1 na jednom kraju, spojite drugi ispitni kabel na pin 1 na drugom kraju. Ako postoji kontinuitet, multimetar će ili prikazati nisku vrijednost otpora (obično blizu 0 ohma) ili će emitirati zvučni signal.
- Testirajte sve pinove: Ponovite korak 4 za sve pinove na kabelu. Obavezno testirajte svaki par pinova zasebno kako biste bili sigurni da sve veze ispravno rade. Ako nađete par pinova koji ne pokazuje kontinuitet, to znači da je na tom mjestu došlo do prekida kabela.
- Provjerite kratke hlače: Osim testiranja kontinuiteta, trebali biste provjeriti i kratke spojeve. Do kratkog spoja dolazi kada su dvije ili više pinova spojene zajedno, a ne bi trebale biti. Za provjeru kratkih spojeva, spojite jedan ispitni kabel na iglu, a zatim dodirnite drugu ispitnu iglu na svaku od ostalih iglica na istom kraju kabela. Ako multimetar zapišti ili pokaže nisku vrijednost otpora kada dodirnete drugu iglu, to znači da postoji kratki spoj između te dvije igle.
Savjeti za rješavanje problema
Ako ustanovite da postoji prekid u kabelu ili kratki spoj, ne brinite. Evo nekoliko savjeta za rješavanje problema koji će vam pomoći da riješite problem:
- Pregledajte kabel: Pažljivo provjerite ima li na kabelu vidljivih znakova oštećenja, poput posjekotina, pohabanosti ili savijanja. Ako pronađete oštećenje, možda ćete morati zamijeniti kabel.
- Provjerite konektore: Provjerite jesu li priključci na kabelu čisti i bez nečistoća. Za čišćenje konektora možete koristiti malu četku ili komprimirani zrak. Ako su konektori oštećeni, možda ćete ih morati zamijeniti.
- Popravite kabel: Ako je pukotina u kabelu mala, možda ćete je moći popraviti pomoću lemilice i malo lema. Međutim, to zahtijeva neke tehničke vještine, pa ako vam nije ugodno to učiniti sami, najbolje je da kabel odnesete profesionalcu.
Različite vrste 14-pinskih SCSI kabela
Kao dobavljač 14-pinskog SCSI kabela, nudim niz različitih vrsta kabela kako bih zadovoljio potrebe svojih kupaca. Evo nekih od najpopularnijih vrsta:

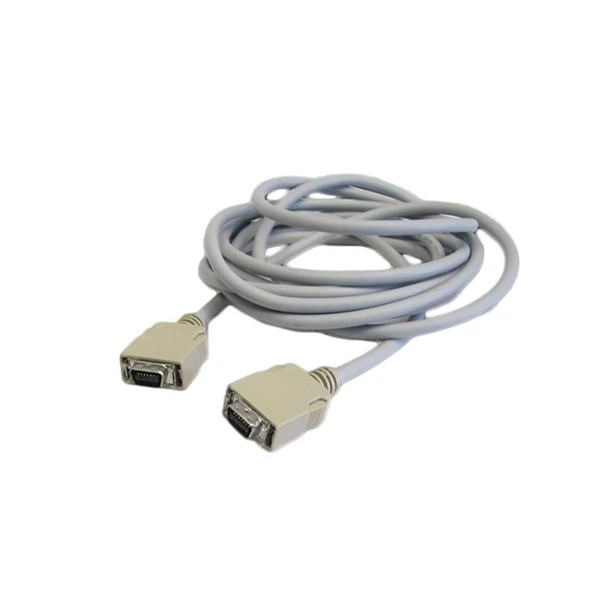

- 14 MDR Pin kabelski sklop: Ova vrsta kabela obično se koristi u računalnim sustavima za povezivanje uređaja poput tvrdih diskova i CD-ROM pogona. Sadrži 14-pinski Mini-DIN Reverse (MDR) konektor na jednom kraju i razne druge konektore na drugom kraju, ovisno o specifičnoj primjeni.
- MDR 14 pinski na 3 porta RCA kabel: Ovaj kabel se koristi za spajanje uređaja s 14-pinskim MDR konektorom na tri RCA priključka. Često se koristi u audio i video aplikacijama, kao što je povezivanje računala s TV-om ili zvučnim sustavom.
- MDR 14 Pin kabelski sklop: Slično 14-pinskom MDR kabelskom sklopu, ovaj kabel također ima 14-pinski MDR konektor. Dostupan je u različitim duljinama i konfiguracijama kako bi odgovarao različitim potrebama.
Obratite nam se za svoje potrebe za 14-pinskim SCSI kabelom
Ako tražite visokokvalitetne 14-pinske SCSI kabele, ne tražite dalje. Kao dobavljač od povjerenja, nudim širok izbor kabela po konkurentnim cijenama. Bez obzira trebate li standardni kabel ili prilagođeno rješenje, mogu vam pomoći pronaći pravi proizvod za vaše potrebe. Ako imate bilo kakvih pitanja ili želite razgovarati o svojim zahtjevima, slobodno me kontaktirajte. Uvijek mi je drago pomoći i veselim se suradnji s vama.
Reference
- Electrical Engineering for Dummies, Cathleen Shamieh i Karl S. Williams
- Praktična elektronika za izumitelje, Paul Scherz i Simon Monk
