Bok tamo! Kao dobavljača 50 Pin SCSI kabela, često me pitaju o konfiguraciji pinouta ovih izvrsnih kabela. Danas ću vam sve raščlaniti, tako da možete jasnije razumjeti što se događa unutar tog 50-pinskog konektora.
Kao prvo, razgovarajmo malo o tome što je SCSI. SCSI ili Small Computer System Interface je skup standarda za fizičko povezivanje i prijenos podataka između računala i perifernih uređaja. 50-pinski SCSI kabel jedan je od uobičajenih tipova koji se koriste u raznim SCSI postavama.
Konfiguracija pinouta 50-pinskog SCSI kabela nije nešto slučajno. Dizajniran je na vrlo specifičan način kako bi se osigurala ispravna komunikacija između uređaja. Svaki pin ima određenu funkciju, a razumijevanje ovih funkcija ključno je ako radite sa SCSI uređajima.
Osnove 50-pinskog SCSI Pinouta
50-pinski SCSI kabel ima kombinaciju podatkovnih linija, kontrolnih linija i energetskih linija. Podatkovne linije koriste se za prijenos stvarnih podataka između uređaja. U tipičnom 50-pinskom SCSI postavu, postoji 8 podatkovnih linija (D0 - D7). Ove linije mogu prenijeti 8-bitne podatke odjednom, što znači da mogu prenijeti 1 bajt podataka odjednom.
Zatim, imamo kontrolne linije. Oni se koriste za upravljanje protokom podataka i koordinaciju radnji različitih SCSI uređaja. Neke od važnih kontrolnih linija uključuju:
- BSY (zauzeto): Ovaj red označava da je SCSI sabirnica trenutno u upotrebi. Ako uređaj želi pristupiti sabirnici, mora pričekati dok BSY linija ne padne na nisku razinu.
- SEL (Odaberi): Linija SEL se koristi za odabir određenog uređaja na SCSI sabirnici. Kada uređaj želi komunicirati s drugim uređajem, postavlja SEL liniju visoko i šalje adresu ciljanog uređaja.
- ATN (pažnja): ATN liniju koristi uređaj inicijator da privuče pozornost ciljnog uređaja. To se obično radi kada inicijator želi poslati naredbu.
Električni vodovi u 50-pinskom SCSI kabelu koriste se za napajanje povezanih uređaja. Obično postoje dva voda za napajanje: +5 V i GND (zemlja). Linija +5 V osigurava potrebnu električnu energiju, dok linija GND daje referentni napon.
Pogled izbliza na izgled igle
Sada, pogledajmo pobliže kako su te različite linije raspoređene na 50-pinskom konektoru. Pinovi su obično označeni brojevima od 1 do 50, a podijeljeni su u dva reda od po 25 pinova.
Podatkovne linije (D0 - D7) često se nalaze u sredini konektora. To olakšava učinkovit prijenos podataka između uređaja. Kontrolne linije su razbacane oko konektora, ovisno o njihovim specifičnim funkcijama.
Evo grube analize gdje se nalaze neke od važnih linija:
- Pinovi 1 - 8: Ovi pinovi su često podatkovne linije D0 - D7.
- Pinovi 9 - 15: Ovi se pinovi obično koriste za upravljačke signale. Na primjer, signal BSY može biti na pinu 9, a signal SEL može biti na pinu 10.
- Pinovi 16 - 17: To su obično dalekovodi. Pin 16 je često +5V, a pin 17 je GND.
Različite vrste 50-pinskih SCSI kabela i njihovih priključaka
Kao dobavljač 50-pinskih SCSI kabela, nudim razne vrste 50-pinskih SCSI kabela. Svaka vrsta može imati nešto drugačiju konfiguraciju pinouta ovisno o svojoj namjeni.
Na primjer,SCSI 50 Pin kabel za UltraSCSI CardBus PC karticudizajniran je posebno za korištenje s UltraSCSI CardBus PC karticama. Ova vrsta kabela može imati konfiguraciju pinova koja je optimizirana za brzi prijenos podataka.
TheCentronics 50 Pin SCSI kabelje još jedna popularna opcija. Ima drugačiji fizički konektor u usporedbi sa standardnim 50-pinskim SCSI konektorom, ali se unutarnji raspored i dalje temelji na SCSI standardima.

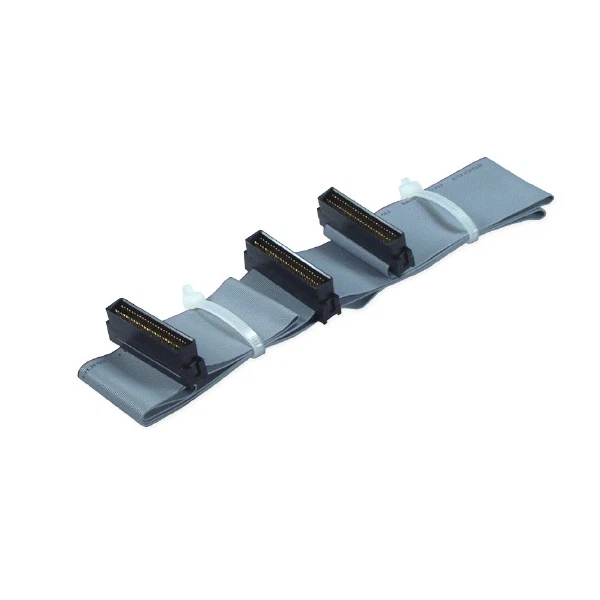

TheSCSI HD 50 trakasti kabel s dva pogonadizajniran je za spajanje dva tvrda diska na SCSI kontroler. Pinout ovog kabela je dizajniran da osigura da oba pogona mogu ispravno komunicirati s kontrolerom.
Zašto je važno razumjeti Pinout
Razumijevanje konfiguracije pinouta 50-pinskog SCSI kabela ključno je iz nekoliko razloga. Prije svega, ako instalirate SCSI uređaj, morate provjeriti je li kabel pravilno spojen. Neispravno spajanje kabela može dovesti do pogrešaka u prijenosu podataka ili uređaj možda uopće neće raditi.
Drugo, ako rješavate probleme s postavljanjem SCSI-ja, poznavanje pinouta može vam pomoći da identificirate izvor problema. Na primjer, ako je brzina prijenosa podataka mala, možda biste trebali provjeriti jesu li podatkovne linije pravilno spojene.
Konačno, ako dizajnirate prilagođeni SCSI postav, razumijevanje pinouta omogućuje vam da prilagodite kabel kako bi zadovoljio vaše specifične potrebe. Možete odabrati pravu vrstu kabela i pobrinuti se da su svi uređaji pravilno povezani.
